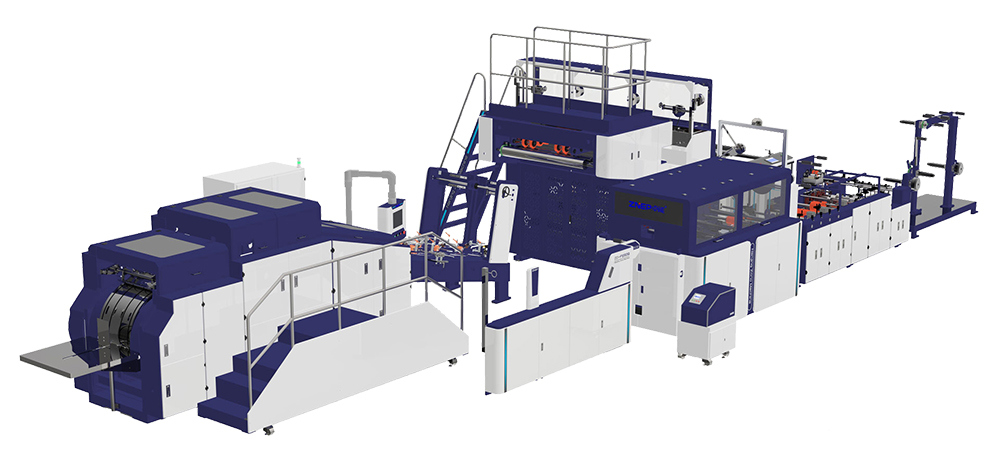

Máquina automática para fabricar bolsa de papel con asa retorcida y con asa plana

Esta máquina automática para fabricar bolsas de papel está diseñada para la producción automática de bolsa de papel con asas retorcidas y bolsa de papel con asas planas. Esta máquina puede fabricar dos tipos de bolsas de papel diferentes, por lo que es una opción ideal para realizar operaciones de fabricación de bolsas que buscan minimizar los costos de operación sin sacrificar la calidad

Máquina para bolsa con asa retorcida y plana

Consulta

Parámetros

Modelo	350QB	380QB	450QB	550QB

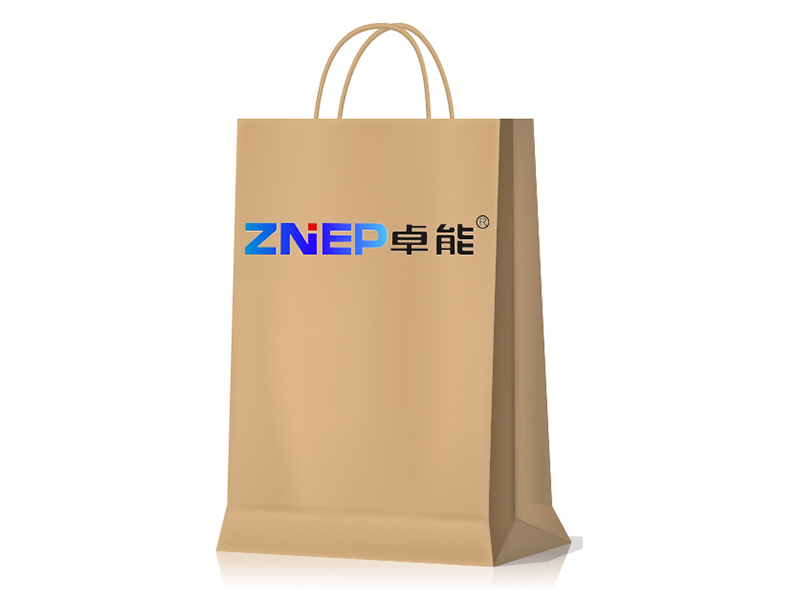

Asa de cuerda retorcida
Altura de la asa de la cuerda	90-100 mm	90-100 mm	90-120 mm	90-120 mm
Distancia de la asa de cuerda	76mm	76mm	95 mm	95mm
Diámetro de la cuerda la asa	φ3-5.5mm	φ3-5.5mm	φ3-6mm	φ4-6mm
Longitud del parche de la asa	152mm	152mm	190mm	190mm
Ancho del parche de la asa	42.5-50mm	42.5-50mm	42.5-50mm	42.5-50mm
Diámetro del rollo de parche de papel	φ1200mm	φ1200mm	φ1200mm	φ1200mm
Ancho del rollo de parche de papel	85-100mm	85-100mm	85-100mm	85-100mm
Gramo de parche de papel	80-150g/㎡	80-150g/㎡	80-150g/㎡	80-150g/㎡

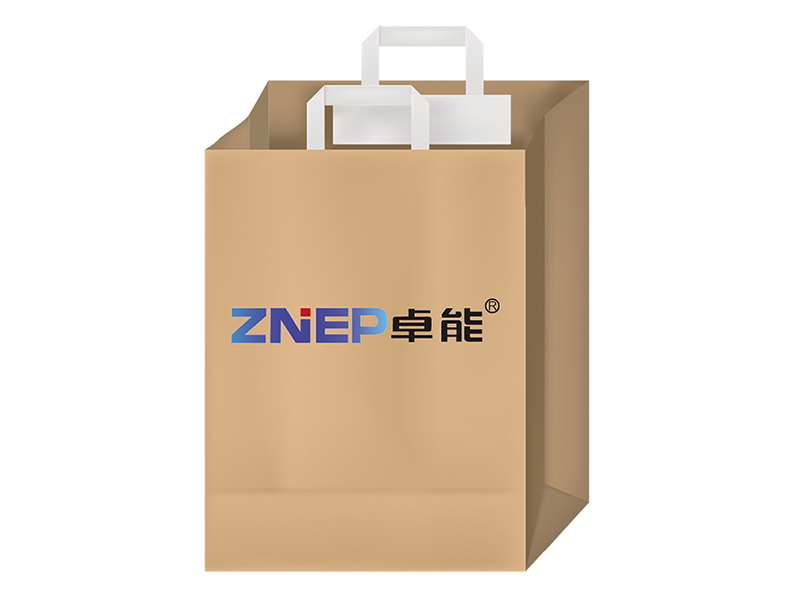

Asa plana
Altura de la asa plana	100mm	100mm	100mm	100mm
Distancia de la asa de cuerda	76 mm	76 mm	95 mm	95 mm
Gramo de papel para la asa	100-130g/㎡	100-130g/㎡	100-130g/㎡	100-130g/㎡
Ancho de cuerda plana	φ12 mm	φ12 mm	φ15 mm	φ15 mm
Longitud del parche de la asa	152mm	152mm	190mm	190mm
Ancho del parche de la asa	42.5-50mm	42.5-50mm	42.5-50mm	42.5-50mm
Diámetro del rollo de parche de papel	φ1200mm	φ1200mm	φ1200mm	φ1200mm
Gramo de parche de papel	100-150g/㎡	100-150g/㎡	100-150g/㎡	100-150g/㎡
Máquina principal
Ancho del rollo de papel	420-1090mm	580-1270 mm	650-1370mm	670-1670mm
Diámetro máximo del rollo de papel	φ1500mm	φ1500mm	φ1500mm	φ1500mm
Diámetro del núcleo del rollo de papel	76mm	76mm	76mm	76mm
Gramo de papel	60/80-150 g/㎡	60/80-150 g/㎡	65-150 g/㎡	80/90-150 g/㎡
Ancho de la bolsa terminada	130/180-350 mm	200-380 mm	230-450 mm	240-540 mm
Longitud del tubo de papel	260-(530mm con altura de la asa)	230-(655mm con altura del asa)	280-(530mm con altura de la asa)	380-(770mm con altura de la asa)
Ancho del fondo de la bolsa	65-180 mm	75-240 mm	80-220mm	80-280 mm
Máquina completa
Máx. velocidad de producción	100-150 bolsas/min	100-160 bolsas/min	100-140 bolsas/min	80-130 bolsas/min
Potencia total	33KW	30kW	33KW	33KW
Peso de la máquina	20500KG	23500KG	21500KG	22500KG
Dimensiones totales	1600057002500 mm	1850062002700 mm	16500* 5900*2500 mm	1700062002500 mm

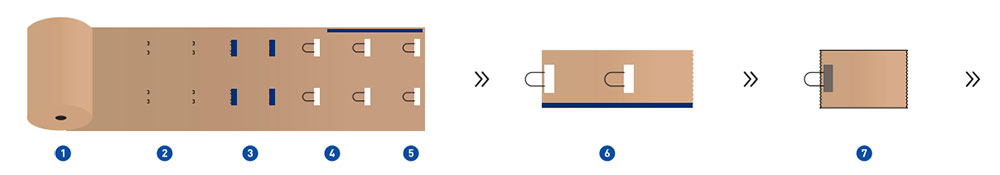

Proceso de producción

Alimentación del rollo/bobina de papel
Corte
Pegado de asas
Colocación de asas
Pegado lateral
Armado del tubo para bolsas de papel
Corte del tubo para bolsas de papel
Hendido

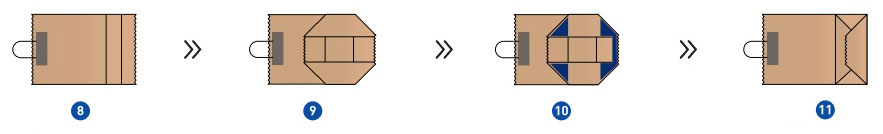

Doblado del fondo
Pegado del fondo
Armado del fondo de las bolsas

El proceso de producción entre las asas de cuerda retorcidas y las asas planas se puede cambiar libremente para producir la bolsa que necesita. Las manijas se entregarán a la máquina principal después de ser producidas por la unidad de fabricación de manijas, y se cortarán y pegarán en el papel. Esta máquina para fabricar bolsas puede formar la bolsa de papel en un solo proceso desde el rollo de papel, parcheo de la asa, encolado lateral, formación y corte de tubos, pliegue y encolado inferior y formación de bolsas en el control del servomotor Mitsubishi para garantizar una alta precisión y estabilidad, mantenimiento simple y alta eficiencia.

Configuración de la máquina

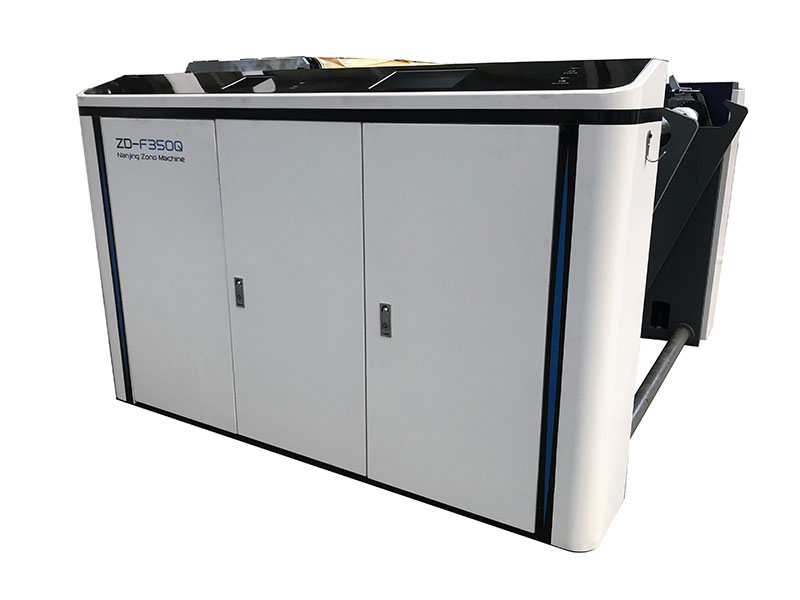

2. UNIDAD DE ALIMENTACIÓN
  El rollo de papel fijado en el mandril de expansión de aire se puede alimentar con un brazo oscilante que está equipado con el sistema hidráulico de elevación. Con una función de alarma, la unidad de alimentación sonará la alarma cuando no haya alimentación de papel. Se logra una mayor suavidad superficial del papel durante la alimentación gracias a la guía de la red y al control uniforme de la tensión. Los rollos de papel se pueden cambiar fácilmente pulsando un botón.

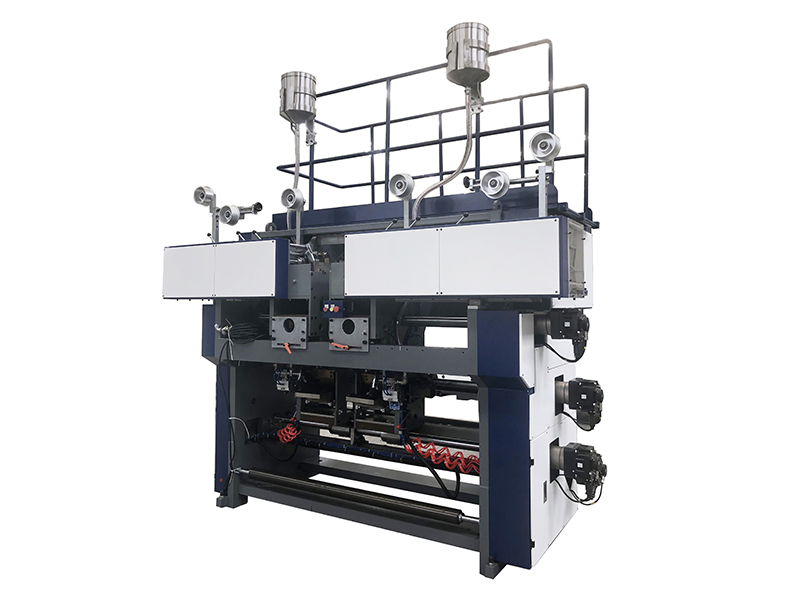

2. UNIDAD DE FABRICACIÓN DE ASAS
  Las cuerdas de papel retorcidas/cuerdas planas de papel y rollo de papel se pueden pegar juntos para crear una asa.

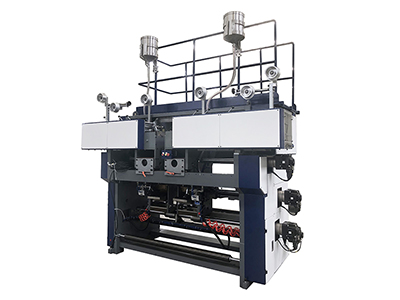

2. UNIDAD DE PEGADO DE LA ASA
  La máquina de pegado de la asa puede pegar automáticamente la asa retorcida en la posición requerida del cuerpo de la bolsa con el uso de pegamento y luego lo presiona firmemente en el cuerpo de la bolsa antes de pre-plegado.

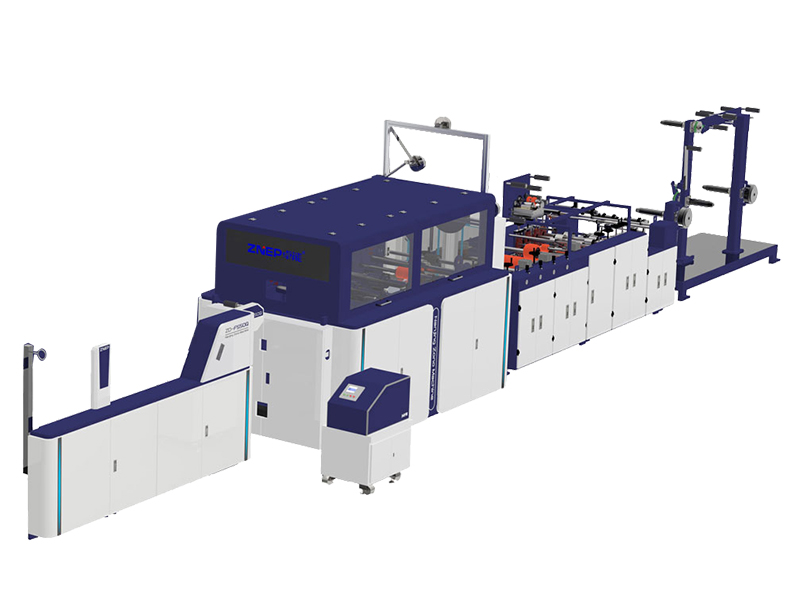

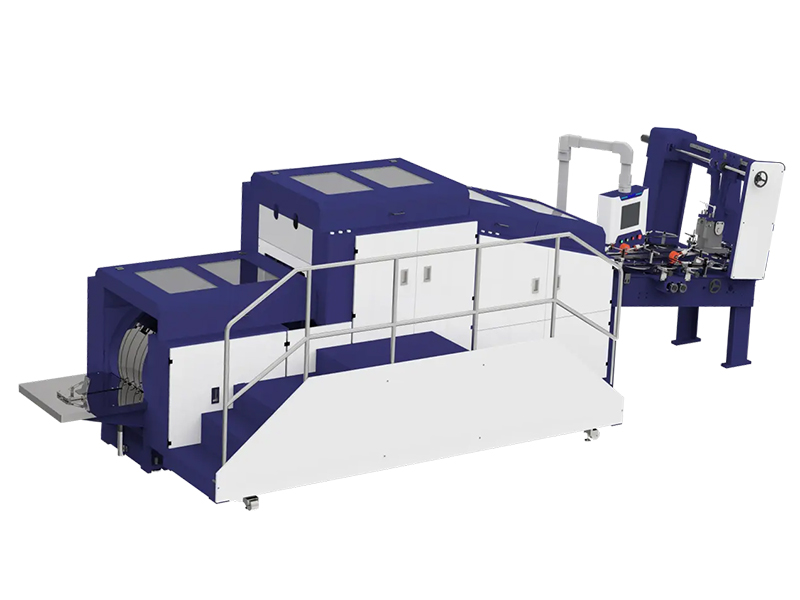

2. UNIDAD DE FORMADO DE LA BOLSA
  Forma el papel con parches y pegamento lateral en el tubo; y corta en piezas separadas en función de la configuración. Después, estos tubos separados se enviarán al tambor para abrir las cuatro esquinas, luego encolar la parte inferior, sellar y formar la forma cuadrada en consecuencia.

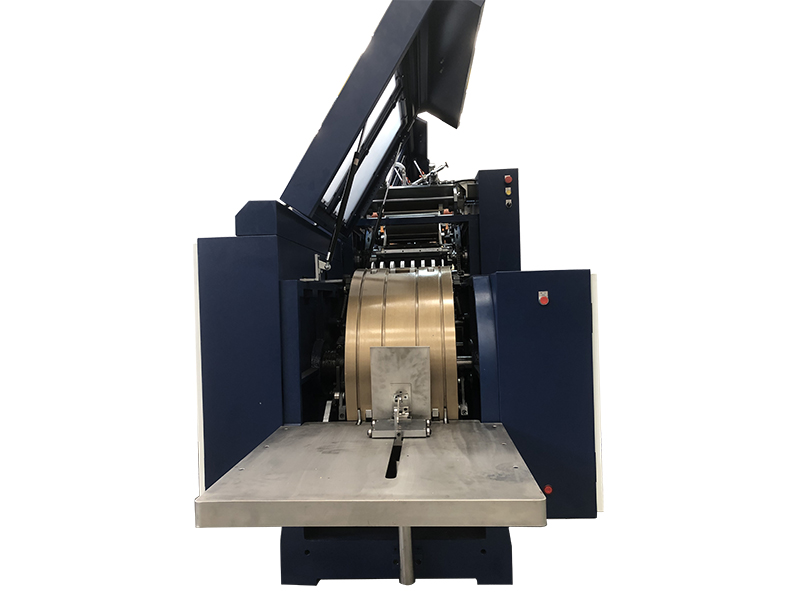

2. UNIDAD DE RECOGIDA DE BOLSAS
  Comprime las bolsas y da la salida de las bolsas. El número de bolsas de papel procesadas se puede mostrar mediante el sistema de recogida y conteo automático.
